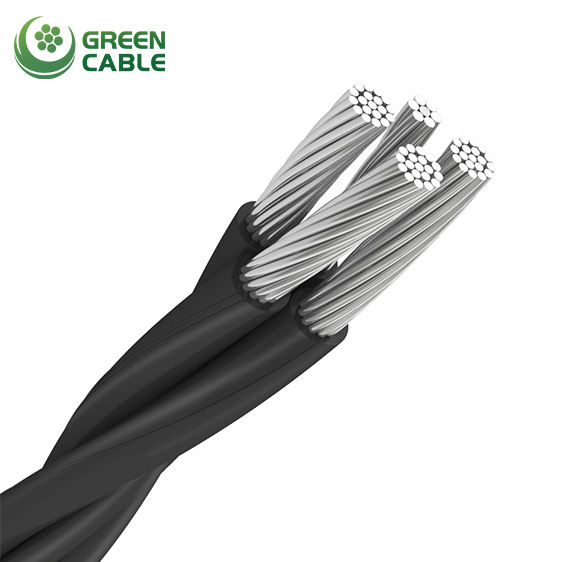

Cable CAAI / Cable Autoportante

Para redes aéreas de distribución secundaria de electricidad de bajo costo en áreas urbanas y rurales.

Se instalan tanto en postes como adosados a muros, en ambos casos, con los accesorios adecuados. No requieren el uso de aisladores.

Enviar Mensaje Obtener Precio

Construcción

El cable CAAI constaba de uno, dos o tres conductores de fase (aluminio 1350-H19) más uno o dos conductores de iluminación (aluminio 1350 H-19), trenzados concéntricamente alrededor del neutro aislado.

Estándars

NTP 370.254, ICEA S-76-474

Cable CAAI - Conductor de fase

Conductor de fase (Conductor de aluminio)
Tamaño	Construcción del conductor			Aislamiento XLPE		Aprox.	Resistencia máxima de CC
	Número de cables	Diámetro del alambre	Diámetro aproximado del conductor.	Espesor nominal	Diámetro del aislamiento.	Peso	a 20°C del conductor


mm2	No.	mm	mm	mm	mm	kilogramos/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6	1.14	8.28	91.75	1.2
35	7	2.55	7	1.14	9.28	120.56	0.868
50	7	2.97	8	1.52	11.04	168.55	0.641
70	19	2.2	10	1.52	13.04	235.51	0.443
95	19	2.58	11.6	1.52	14.64	312.79	0.32
120	19	2.88	13	2.03	17.06	413.94	0.253

CABLE CAAI - Conductor neutro

Conductor de fase (Conductor de aluminio)
Tamaño	Construcción del conductor			Aislamiento XLPE		Aprox.	Resistencia máxima de CC
	Número de cables	Diámetro del alambre	Diámetro aproximado del conductor.	Espesor nominal	Diámetro del aislamiento.	Peso	a 20°C del conductor


mm2	No.	mm	mm	mm	mm	kilogramos/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6	1.14	8.28	91.75	1.2
35	7	2.55	7	1.14	9.28	120.56	0.868
50	7	2.97	8	1.52	11.04	168.55	0.641
70	19	2.2	10	1.52	13.04	235.51	0.443
95	19	2.58	11.6	1.52	14.64	312.79	0.32
120	19	2.88	13	2.03	17.06	413.94	0.253

Cable CAAI - Conductor de alumbrado público

Conductor de alumbrado público (conductor de aluminio)
Tamaño	Construcción del conductor			Aislamiento XLPE		Aprox.	Resistencia máxima de CC
	Número de cables	Diámetro del alambre	Diámetro aproximado del conductor.	Espesor nominal	Diámetro del aislamiento.	Peso	a 20°C del Conductor


mm2	No.	mm	mm	mm	mm	kilogramos/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6	1.14	8.28	91.75	1.2

CAAI CABLE - Cable completo

Cable completado
Tamaño	Diámetro total aproximado.	Aprox. Peso	Tamaño	Diámetro total aproximado.	Aprox. Peso


mm2	mm	kilogramos/km	mm2	mm	kilogramos/km
1x16	7.08	63.4	1x16+16+ND25	14.83	196.2
1x25	8.28	91.8	1x16+16+NA25	16.47	222.7
1x35	9.28	120.6	2x16+16+ND25	16.73	259.6
1x50	11.04	168.6	2x25+16+ND25	18.18	316.4
1x70	13.04	235.5	2x16+16+NA25	18.12	286
1x95	14.64	321.8	2x25+16+NA25	19.56	342.8
1x120	17.06	413.9	2x35+16+NA25	20.77	400.5
1x150	18.46	490.7	3x16+NA25	16.68	284.9
2x16	14.16	126.7	3x25+NA25	20.22	370.1
2x25	16.56	183.5	3x16+16+ND25	18,79	322.9
2x35	18.56	241.1	3x16+16+NA25	20.02	349.4
3x16	15.25	190.1	3x25+16+NA25	21.97	434.6
3x25	17.83	275.3	3x25+2x16+NA25	23.93	499.1
3x35	19,98	361.7	2x35+ND25	17.92	309.5
3x50	23.78	505.7	2x35+NA25	19.55	336
3x70	28.08	706.5	3x35+NA25	22.04	456.5
4x16	17.09	253.4	3x35+16+ND25	22.36	494.6
4x25	19,98	367.1	3x35+16+NA25	23.59	521
1x16+ND25	13.47	131.8	3x35+2x16+NA25	25.44	585.5
1x16+NA25	15,75	158.2	3x50+NA35	25.93	631.9
1x25+NA25	16,95	186.6	3x50+16+NA25	26.38	663.8
2x16+ND25	14,75	195.1	3x50+16+NA35	27.07	696.4
2x16+NA25	16.39	221.5	3x50+25+NA35	27.77	724.7
2x25+ND25	16.47	251.9	3x70+NA35	29.55	832.8
2x25+16	16.97	246.9	3x70+16+NA50	31.53	957.5
2x35+16	18.48	305.7	3x70+25+NA50	32.24	985.8
3x25+16	19.32	339.8	3x95+16+NA50	34.13	1188.3
3x35+16	21.13	426.2	3x95+NA50	33.81	1124.9
3x120+16	36,75	1306.3	3x95+16+NA70	35.02	1252.1
2x25+NA25	18.12	278.4	3x120+16+NA70	38,94	1555.5
