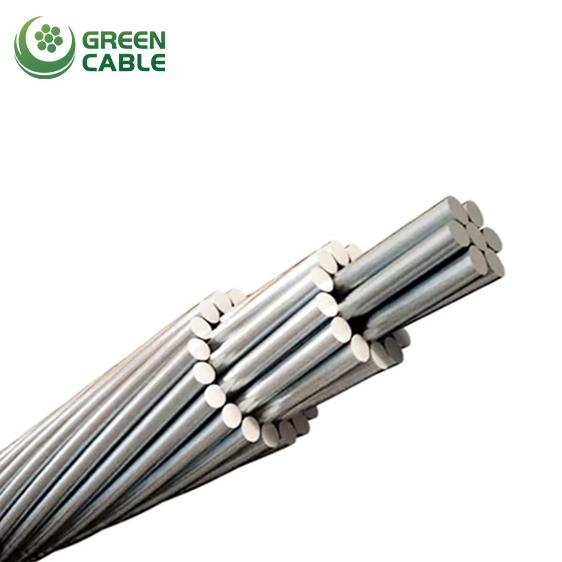

Conductor de Aluminio Reforzado Con Acero ACSR

Con una estructura simple, el conductor de aluminio reforzado con acero es fácil de instalar y mantener, de bajo costo y con alta capacidad de transmisión. Resulta ventajoso instalar este ACSR a través de valles, ríos o en diversas condiciones geográficas especiales. El ACSR ofrece ventajas como buena conductividad eléctrica, alta resistencia mecánica, alta resistencia a la tracción, etc., y permite extender la distancia entre postes. Se utiliza en líneas de transmisión eléctrica con diversos niveles de voltaje y desempeña un papel importante en el sector de la transmisión eléctrica.

Enviar Mensaje Obtener Precio

Construcción

El ACSR es un conductor trenzado concéntrico que consta de un solo núcleo o un núcleo central de acero trenzado con una o más capas de alambres trenzados de aluminio 1350 H19. Los alambres con núcleo de acero están protegidos contra la corrosión mediante galvanizado, una aleación revestida de aluminio o un recubrimiento de aleación de zinc-5% aluminio mischmetal. También está disponible en acero estándar, de alta, extra y ultra alta resistencia.

Normas

ASTM B 232, BS 215 Parte 2, BS EN 50182, IEC 61089, DIN 48204, GB/T 1179, AS 3607

BS 215 PARTE 2

Código Nombre	Nominal Área	N.°/Diámetro nominal del cable		Aprox. General Diámetro.	Área seccional			Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C


		Aluminio	Acero		Aluminio	Acero	Total
	mm2	N.º/mm	N.º/mm	mm	mm2	mm2	mm2	kilogramos/km	kN	Ω/km
Ardilla de tierra	25	6/2.36	1/2.36	7.08	26.24	4.38	30.62	106	9.61	1.093
Comadreja	30	6/2.59	1/2.59	7.77	31.61	5.27	36.88	128	11.45	0.9077
Hurón	40	6/3.00	1/3.00	9.00	42.41	7.07	49.48	172	15.2	0.6766
Conejo	50	6/3.35	1/3.35	10.05	52.88	8.82	61.7	214	18.35	0.5426
Caballo	70	12/2.79	7/2.79	13,95	73.37	42.83	116.2	538	61.2	0.3936
Perro	100	6/4.72	7/1.57	14.15	105.0	13.5	118.5	394	32.7	0.2733
Dingo	150	18/3.35	1/3.35	16.75	158.7	8.8	167.5	506	35.7	0,1815
Lobo	150	30/2.59	7/2.59	18.13	158.1	36.8	194.9	726	69.2	0.1828
Lince	175	30/2,79	7/2.79	19.53	183.4	42.8	226.2	842	79.8	0.1576
Lince	175	18/3.61	1/3.61	18.05	184.3	10.2	194.5	587	41.1	0.1563
Pantera	200	30/3.00	7/3.00	21.00	212.1	49.4	261.5	974	92.25	0.1363
Jaguar	200	18/3.86	1/3.86	19.30	210.6	11.7	222.3	671	46.55	0.1367
Cebra	400	54/3.18	7/3.18	28.62	428.9	55.6	484.5	1621	131.9	0.0674

BS EN 50182

Código Nombre	N.°/Diámetro nominal del cable		Aprox. General Diámetro.	Área seccional			Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C


	Aluminio	Acero		Aluminio	Acero	Total
	N.º/mm	N.º/mm	mm	mm2	mm2	mm2	kilogramos/km	kN	Ω/km
Lunar	6/1.50	1/1,50	4.50	10.6	1.77	12.4	42.8	4.14	2.7027
Ardilla	6/2.11	1/2.11	6.33	21.0	3.5	24.5	84.7	7.87	1.3659
Zorro	6/2.79	1/2,79	8.37	36.7	6.11	42.8	148.1	13.21	0.7812
Visón	6/3.66	1/3.66	10.98	63.1	10.5	73.6	254.9	21.67	0.4540
Mofeta	12/2.59	7/2.59	12,95	63.2	36.9	100.1	463.0	52,79	0.4568
Castor	6/3,99	1/3,99	11.97	75.0	12.5	87.5	302.9	25.76	0.3820
Mapache	6/4.09	1/4.09	12.27	78.8	13.1	91.9	318.3	27.06	0.3635
Nutria	6/4.22	1/4.22	12.66	83.9	14	97.9	338.8	28.81	0.3415
Gato	6/4.50	1/4,50	13.50	95.4	15.9	111.3	385.3	32.76	0.3003
liebre	6/4.72	1/4,72	14.16	105.0	17.5	122.5	423.8	36.04	0.2730
Coyote	26/2.54	7/1.91	15.89	131.7	20.1	151.8	520.7	45.86	0,2192
Puma	18/3.05	1/3.05	15.25	131.5	7.31	138.8	418.8	29.74	0,2188
Tigre	30/2.36	7/2.36	16.52	131.2	30.6	161.8	602.2	57.87	0.2202
León	30/3.18	7/3.18	22.26	238.3	55.6	293.9	1093.4	100.47	0.1213
Oso	30/3.35	7/3.35	23.45	264.4	61.7	326.1	1213.4	111,50	0.1093
Cabra	30/3.71	7/3.71	25,97	324.3	75.7	400.0	1488.2	135.13	0.0891
Oveja	30/3,99	7/3,99	27.93	375.1	87.5	462.6	1721.3	156.30	0.0771
Antílope	54/2.97	7/2.97	26.73	374.1	48.5	422.6	1413.8	118.88	0.0773
Bisonte	54/3.00	7/3.00	27.00	381.7	49.5	431.2	1442.5	121.30	0.0758
Ciervo	30/4.27	7/4.27	29.89	429.6	100.2	529.8	1971.4	179.00	0.0673
Alce	30/4.50	7/4.50	31.50	477.1	111.3	588.4	2189.5	198.80	0.0606
Camello	54/3.35	7/3.35	30.15	476.0	61.7	537.7	1798.8	146.40	0.0608
Alce	54/3.53	7/3.53	31.77	528.5	68.5	597.0	1997.3	159,92	0.0547

IEC 61089

Código Número	Área nominal			N.°/Diámetro nominal del cable		Aprox.Total Diámetro.	Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C



	Aluminio	Acero	Total	Aluminio	Acero
	mm2	mm2	mm2	N.º/mm	N.º/mm	mm	kilogramos/km	kN	Ω/km
16	16	2.67	18.7	6/1.84	1/1.84	5.52	64.6	6.08	1.7934
25	25	4.17	29.2	6/2.30	1/2.30	6.9	100.9	9.13	1.1478
40	40	6.67	46.7	6/2.91	1/2.91	8.73	161.5	14.4	0.7174
63	63	10.5	73.5	6/3.66	1/3.66	10.98	254.4	21.63	0.4555
100	100	16.7	117	6/4.61	1/4.61	13.83	403.8	34.33	0.2869
125	125	6.94	132	18/2.97	1/2,97	14.85	397.9	29.17	0.2304
125	125	20.4	145	26/2.47	7/1.92	15.64	503.9	45.69	0.2310
160	160	8.89	169	18/3.36	1/3.36	16.8	509.3	36.18	0.1800
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805
200	200	11.1	211	18/3.76	1/3,76	18.8	636.7	44.22	0.1440
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155
315	315	21.8	337	45/2,99	7/1.99	23.91	1039.6	79.03	0.0917
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578
560	560	38.7	599	45/3,98	7/2.65	31.83	1848.2	133.74	0.0516
560	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516
630	630	43.6	674	45/4.22	7/2.81	33,75	2079.2	150.45	0.0459
630	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407
710	710	89.9	800	54/4.09	19/2.45	36,79	2666.8	216.12	0.0407
800	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361
800	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362
800	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362
900	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321
900	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322
1000	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289
1120	1120	47.3	1167	72/4.45	19/1,78	44.5	3464.9	234.53	0.0258
1120	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258
1250	1250	102	1352	84/4.35	19/2.61	47.85	4253.9	316.04	0.0232
1250	1250	52.8	1303	72/4.70	19/1.88	47	3867.1	261,75	0.0231

ASTM B232

Código Nombre	Área nominal			N.°/Diámetro nominal del cable		Aprox. General Diámetro.	Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C



	Aluminio	Acero	Total	Aluminio	Acero
	mm2	mm2	mm2	N.º/mm	N.º/mm	mm	kilogramos/km	kN	Ω/km
Pavo	13.3	2.22	15.52	6/1.68	1/1.68	5.04	53.6	4.98	2.1499
Cisne	21.18	3.53	24.71	6/2.12	1/2.12	6.36	85.3	7.83	1.3501
Swanate	21.12	5.35	26.47	7/1.96	1/2.61	6.53	99.6	9.79	1.3539
Gorrión	33.59	5.6	39.19	6/2.67	1/2.67	8.01	135.7	11.92	0.8512
Esparcido	33.54	8.55	42.09	7/2.47	1/3.30	8.24	158.7	15.08	0.8525
Petirrojo	42.41	7.07	49.48	6/3.00	1/3.00	9.00	171.1	14.86	0.6742
Cuervo	53.52	8.92	62.44	6/3.37	1/3.37	10.11	216.1	18.33	0.5343
Codorniz	67.33	11.22	78.55	6/3.78	1/3,78	11.34	272	22.46	0.4247
Paloma	85.12	14.19	99.31	6/4.25	1/4,25	12,75	343	28.02	0.3359
Pingüino	107.22	17.87	125.09	6/4.77	1/4,77	14.31	432.7	35.36	0.2667
Ampelis	134,98	7.5	142.48	18/3.09	1/3.09	15.45	430.2	29.80	0,2129
Perdiz	134.87	21,99	156.86	26/2.57	7/2.00	16.28	545.9	47.15	0.2141
Avestruz	152.19	24.71	176.9	26/2.73	7/2.12	17.28	613.4	53.38	0,1897
Esmerejón	170.22	9.46	179.68	18/3.47	1/3.47	17.35	542.8	37.36	0.1688
Pardillo	170.55	27.83	198.38	26/2.89	7/2.25	18.31	687.5	59.16	0.1693
Oriol	170.5	39,78	210.28	30/2.69	7/2.69	18.83	783.3	72.06	0.1698
Paro	200.93	11.16	212.09	18/3.77	1/3,77	18.85	641.3	43.15	0.1430
Brant	201.56	26.13	227.69	24/3.27	7/2.18	19.62	761	61.83	0.1433
Ibis	201.34	32.73	234.07	26/3.14	7/2.44	19.88	812.4	68.05	0.1434
Alondra	200.9	46.88	247.78	30/2.92	7/2.92	20.44	925.2	84.07	0.1441
Pelícano	242.31	13.46	255.77	18/4.14	1/4.14	20.70	769.7	51.15	0.1186
Parpadeo	241.58	31.4	272,98	24/3.58	7/2.39	21.49	913.5	72.06	0.1195
Halcón	241.65	39.19	280.84	26/3.44	7/2.67	21.77	975.1	81.84	0.1195
Gallina	241.27	56.3	297.57	30/3.20	7/3.20	22.40	1110.6	98.30	0.1200
Águila pescadora	282.47	15.69	298.16	18/4.47	1/4.47	22.35	897.7	59.60	0.1017
Perico	282.31	36.6	318.91	24/3.87	7/2.58	23.22	1065.6	83.18	0.1023
Paloma	282.59	45.92	328.51	26/3.72	7/2.89	23.55	1138.6	94.30	0.1022
Águila	282.07	65.82	347.89	30/3.46	7/3.46	24.22	1295.6	114.76	0.1026
Pavo real	306.13	39,78	345.91	24/4.03	7/2.69	24.19	1158.9	90.74	0.0943
Pichón	305.83	49.81	355.64	26/3.87	7/3.01	24.51	1237	101.41	0.0944
Pato de madera	307.06	71.65	378.71	30/3.61	7/3.61	25.27	1408.4	121.43	0.0943
Verde azulado	307.06	69.62	376.68	30/3.61	19/2.16	25.24	1396.6	124.54	0.0943
Pájaro real	323.01	17,95	340.96	18/4.78	1/4,78	23.90	1026.6	68.05	0.0890
Rápido	323.02	8.97	331,99	36/3.38	1/3.38	23.66	956.5	60.05	0.0890
Torre	323.07	41.88	364,95	24/4.14	7/2.76	24.84	1217.5	95.19	0.0894
Cascanueces	321.84	52.49	374.33	26/3.97	7/3.09	25.15	1300.8	104.97	0.0897
Negrón	322.56	75.26	397.82	30/3.70	7/3.70	25,90	1480.7	127.66	0.0897
Garceta	322.56	73.54	396.1	30/3.70	19/2.22	25,90	1469	130.77	0.0897
Flamenco	337.27	43.72	380.99	24/4.23	7/2.82	25.38	1276.6	99.64	0.0856
Alcatraz	338.26	54.9	393.16	26/4.07	7/3.16	25.76	1363.3	110.31	0.0854
Zanco	363.27	46.88	410.15	24/4.39	7/2.92	26.32	1370.4	107.20	0.0795
Estornino	361.93	59.15	421.08	26/4.21	7/3.28	26.68	1463.7	118.32	0.0798
Malvís	362.06	82.41	444.47	30/3.92	19/2.35	27.43	1650.6	143.23	0.0799
Focha	401.86	11.16	413.02	36/3.77	1/3,77	26.39	1195.8	73.39	0.0715
Charrán	403.77	27.83	431.6	45/3.38	7/2.25	27.03	1331.8	94.30	0.0715
Cóndor	402.33	52.15	454.48	54/3.08	7/3.08	27.72	1520.7	118.32	0.0718
Cuco	402.33	52.15	454.48	24/4.62	7/3.08	27.72	1522.2	117.43	0.0718
Pato	402.56	65.44	468	26/4.44	7/3.45	28.11	1626.4	131.66	0.0717
Pato real	403.84	91.78	495.62	30/4.14	19/2.48	28,96	1836	159.24	0.0717
Rubicundo	455.5	31.67	487.17	45/3.59	7/2.40	28.74	1507.3	104.53	0.0634
Canario	456.28	59.15	515.43	54/3.28	7/3.28	29.52	1723.1	134.33	0.0633
Pájaro gato	484.61	13.46	498.07	36/4.14	1/4.14	28,98	1434.4	86.74	0.0593
Carril	483.84	33.54	517.38	45/3.70	7/2.47	29.61	1598.1	110.76	0.0597
Cardenal	484.53	62.81	547.34	54/3.38	7/3.38	30.42	1825.9	142.34	0.0596
Tangara	522.79	14.52	537.31	36/4.30	1/4.30	30.10	1553.5	93.85	0.0550
Orotlán	523.87	36.31	560.18	45/3.85	7/2.57	30.81	1730.5	118.32	0.0551
Zarapito	522.51	67.73	590.24	54/3.51	7/3.51	31.59	1977.6	153,90	0.0553
Arrendajo azul	565.49	38.9	604.39	45/4.00	7/2.66	31,98	1866	127.66	0.0511
Pinzón	565.03	71.57	636.6	54/3.65	19/2.19	32.85	2127.8	164.58	0.0514
Verderón	605.76	41.88	647.64	45/4.14	7/2.76	33.12	1996.9	136.55	0.0477
Zanate	602.79	76.89	679.68	54/3.77	19/2.27	33,97	2278.1	176.59	0.0481
Alondra	646.02	17,95	663.97	36/4.78	1/4,78	33.46	1913.6	115.65	0.0445
Avetoro	644.4	44.66	689.06	45/4.27	7/2.85	34.17	2130.8	145.89	0.0448
Faisán	645.08	81.71	726.79	54/3.90	19/2.34	35.10	2431.4	183.26	0.0450
Cazo	684.24	47.2	731.44	45/4.40	7/2.93	35.19	2263.2	154,79	0.0422
Martín	685.39	86.67	772.06	54/4.02	19/2.41	36.17	2581.7	194.82	0.0423
Bobolink	725.27	50.14	775.41	45/4.53	7/3.02	36.24	2397.2	164.13	0.0398
Chorlito	726.92	91.78	818.7	54/4.14	19/2.48	37.24	2734.9	206.39	0.0399
Trepatroncos	764.2	52.83	817.03	45/4.65	7/3.10	37.20	2529.6	171.25	0.0378
Loro	766.06	97.03	863.09	54/4.25	19/2.55	38.25	2883.7	217.51	0.0379
Avefría	807.53	55.6	863.13	45/4.78	7/3.18	38.22	2663.5	180.14	0.0358
Halcón	806.23	102.43	908.66	54/4.36	19/2.62	39.26	3038.5	229.52	0.0360
Chukar	903.18	73.54	976.72	84/3.70	19/2.22	40.70	3083.1	217.51	0.0321
Azulejo	1092.84	88.84	1181.68	84/4.07	19/2.44	44.76	3731.9	256.65	0.0266
Kiwi	1099.76	47.52	1147.28	72/4.41	7/2.94	44.10	3423.9	215.28	0.0264
Thrasher	1171.42	63.94	1235.36	76/4.43	19/2.07	45,79	3754.2	243,75	0.0248
ACSR CON TRENZADO DE ALTA RESISTENCIA
Queja	40.54	14.12	54.66	8/2.54	1/4.24	9.32	221.4	21,75	0.7089
Petrel	51.61	30.1	81.71	12/2.34	7/2.34	11.70	377.7	42.08	0.5595
Menorca	56.11	32.73	88.84	12/2.44	7/2.44	12.20	411.1	45.81	0.5146
Livorno	68.2	39,78	107,98	12/2.69	7/2.69	13.45	499.2	55.16	0.4234
Guinea	80.36	46.88	127.24	12/2.92	7/2.92	14.60	589.7	64.94	0.3593
Chorlito carambolo	89.41	52.15	141.56	12/3.08	7/3.08	15.40	656.1	70.28	0.3230
Dorking	96.51	56.3	152.81	12/3.20	7/3.20	16.00	707.8	75.62	0.2992
Cochín	107.04	62.44	169.48	12/3.37	7/3.37	16.85	783.9	84.07	0.2698
Brahma	102.79	91.78	194.57	16/2.86	19/2.48	18.12	1003.8	114.76	0.2809

DIN 48204

Nominal En corte Área	Área seccional			N.°/Diámetro nominal del cable		Aprox. General Diámetro.	Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C



	Aluminio	Acero	Total	Aluminio	Acero
mm2	mm2	mm2	mm2	N.º/mm	N.º/mm	mm	kilogramos/km	kN	Ω/km
16/2.5	15.27	2.54	17.8	6/1.80	1/1.80	5.4	62	5.81	1.8793
25/4	23.86	3.98	27.8	6/2.25	1/2,25	6.8	97	9.02	1.2028
35/6	34.35	5.73	40.1	6/2.70	1/2,70	8.1	140	12.70	0.8353
44/32	43,98	31.67	75.7	14/2.00	7/2.40	11.2	373	45.46	0.6573
50/8	48.25	8.04	56.3	6/3.20	1/3.20	9.6	196	17.18	0.5946
50/30	51.17	29.85	81	12/2.33	7/2.33	11.7	378	44.28	0.5644
70/12	69.89	11.4	81.3	26/1.85	7/1.44	11.7	284	26.31	0.4130
95/15	94.39	15.33	109.7	26/2.15	7/1.67	13.6	383	35.17	0.3058
95/55	96.51	56.3	152.8	12/3.20	7/3.20	16.0	714	80.20	0.2992
105/75	105.67	75.55	181.2	14/3.10	19/2.25	17.5	899	106.69	0.2736
120/20	121.57	19.85	141.4	26/2.44	7/1.90	15.5	494	44,94	0.2374
120/70	122.15	71.25	193.4	12/3.60	7/3.60	18.0	904	98.16	0.2364
125/30	127.92	29.85	157.8	30/2.33	7/2.33	16.3	590	57.86	0,2259
150/25	148.86	24.25	173.1	26/2.70	7/2.10	17.1	604	54.37	0,1939
170/40	171.77	40.08	211.9	30/2.70	7/2.70	18.9	794	77.01	0.1682
185/30	183.78	29.85	213.6	26/3.00	7/2.33	19.0	744	66.28	0.1571
210/35	209.1	34.09	243.2	26/3.20	7/2.49	20.3	848	74.94	0.1380
210/50	212.06	49.48	261.5	30/3.00	7/3.00	21.0	979	92.25	0.1363
230/30	230.91	29.85	260.8	24/3.50	7/2.33	21.0	874	73.09	0.1249
240/40	243.05	39.49	282.5	26/3.45	7/2.68	21.8	985	86.46	0.1188
265/35	263.66	34.09	297.8	24/3.74	7/2.49	22.4	998	82.94	0.1094
300/50	304.26	49.48	353.7	26/3.86	7/3.00	24.5	1233	105.09	0.0949
305/40	304.62	39.49	344.1	54/2.68	7/2.68	24.1	1155	99.30	0.0949
340/30	339.29	29.85	369.1	48/3.00	7/2.33	25.0	1174	92.56	0.0851
380/50	381.7	49.48	431.2	54/3.00	7/3.00	27.0	1448	120.91	0.0757
385/35	386.04	34.09	420.1	48/3.20	7/2.49	26.7	1336	104.31	0.0748
435/55	434.29	56.3	490.6	54/3.20	7/3.20	28.8	1647	136.27	0.0666
450/40	448.71	39.49	488.2	48/3.45	7/2.68	28.7	1553	120.19	0.0644
490/65	490.28	63.55	553.8	54/3.40	7/3.40	30.6	1860	152.85	0.0590
495/35	494.4	34.1	528.5	45/3.74	7/2.49	29.9	1636	122.72	0.0584
510/45	510.5	45.3	555.8	48/3.68	7/2.87	30.7	1770	137.02	0.0566
550/70	549.65	71.25	620.9	54/3.60	7/3.60	32.4	2085	167.42	0.0526
560/50	561.7	49.48	611.2	48/3.86	7/3.00	32.2	1943	146.28	0.0514
570/40	571.2	39.5	610.7	45/4.02	7/2.68	32.2	1889	140.74	0.0506
650/45	653.5	45.3	698.8	45/4.30	7/2.87	34.4	2163	158.63	0.0442
680/85	678.58	85,95	764.5	54/4.00	19/2.40	36.0	2564	209,99	0.0426
1045/45	1045.6	45.3	1090.9	72/4.30	7/2.87	43.0	3249	222.23	0.0277

GB/T 1179

Nominal En corte Área	Área seccional			N.°/Diámetro nominal del cable		Aprox. General Diámetro.	Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C
	Área seccional			N.°/Diámetro nominal del cable
	Aluminio	Acero	Total	Aluminio	Acero
mm2	mm2	mm2	mm2	N.º/mm	N.º/mm	mm	kilogramos/km	kN	Ω/km
10/2	10.60	1.77	12.37	6/1.50	1/1,50	4.50	42.8	4.14	2.7062
16/3	16.13	2.69	18.82	6/1.85	1/1,85	5.55	65.1	6.13	1.7791
35/6	34.86	5.81	40.67	6/2.72	1/2,72	8.16	140.8	12.55	0.8230
50/8	48.25	8.04	56.30	6/3.20	1/3.20	9.60	194.8	16.81	0.5946
50/30	50.73	29.59	80.32	12/2.32	7/2.32	11.6	371.1	42.61	0.5693
70/10	68.05	11.34	79.39	6/3.80	1/3.80	11.4	274.8	23.36	0.4217
70/40	69.73	40.67	110.40	12/2.72	7/2.72	13.6	510.2	58.22	0.4141
95/15	94.39	15.33	109.73	26/2.15	7/2.15	13.6	380.2	34,93	0.3050
95/20	95.14	18.82	113,96	7/4.16	7/4.16	13.9	408.2	37.24	0.3020
95/55	96.51	56.30	152.81	12/3.20	7/3.20	16.0	706.1	77.85	0.2992
120/7	118.89	6.61	125,50	18/2.90	1/2.90	14.5	378.5	27.74	0.2422
120/20	115.67	18.82	134.49	26/2.38	7/2.38	15.1	466.1	42.26	0.2496
120/25	122.48	24.25	146.73	7/4.72	7/4.72	15.7	525.7	47,96	0.2346
120/70	122.15	71.25	193.40	12/3.60	7/3.60	18.0	893.7	97.92	0.2364
150/8	144,76	8.04	152.80	18/3.20	1/3.20	16.0	460.9	32.73	0,1990
150/20	145.68	18.82	164,50	24/2.78	7/1.85	16.7	548.5	46.78	0,1981
150/25	148.86	24.25	173.11	26/2.70	7/2.15	17.1	600.1	53.67	0,1940
150/35	147.26	34.36	181.62	30/2.50	7/2.50	17.5	675	64.94	0,1962
185/10	183.22	10.18	193.40	18/3.60	1/3.60	18.0	583.3	40.51	0.1572
185/25	187.03	24.25	211.28	24/3.15	7/2.10	18.9	704.9	59.23	0.1543
185/30	181.34	29.59	210.93	26/2.98	7/2.32	18.9	731.4	64.56	0.1592
185/45	184.73	43.10	227.83	30/2.80	7/2.80	19.6	846.7	80.54	0.1564
210/10	204.14	11.34	215.48	18/3.80	1/3.80	19.0	649.9	45.14	0.1411
210/25	209.02	27.10	236.12	24/3.33	7/2.22	20.0	787.8	66.19	0.1380
210/35	211.73	34.36	246.09	26/3.22	7/2.50	20.4	852.5	74.11	0.1364
210/50	209.24	48.82	258.06	30/2.98	7/2.98	20.9	959	91.23	0.1381
240/30	244.29	31.67	275.96	24/3.60	7/2.40	21.6	920.7	75.19	0.1181
240/40	238.84	38,90	277.74	26/3.42	7/2.66	21.7	962.8	83.76	0.1209
240/55	241.27	56.30	297.57	30/3.20	7/3.20	22.4	1105.8	101.74	0.1198
300/15	296.88	15.33	312.21	42/3.00	7/1.67	23.0	938.7	68.41	0.0973
300/20	303.42	20.91	324.32	45/2.93	7/1.95	23.4	1000.8	76.04	0.0952
300/25	306.21	27.10	333.31	48/2.85	7/2.22	23.8	1057	83.76	0.0944
300/40	300.09	38,90	338,99	24/3,99	7/2.66	23.9	1131	92.36	0.0961
300/50	299.54	48.82	348.37	26/3.83	7/2.98	24.3	1207.7	103.58	0.0964
300/70	305.36	71.25	376.61	30/3.60	7/3.60	25.2	1399.6	127.23	0.0946
400/20	406.40	20.91	427.31	42/3.51	7/1.95	26.9	1284.3	89.48	0.0710
400/25	391.91	27.10	419.01	45/3.33	7/2.22	26.6	1293.5	96.37	0.0737
400/35	390.88	34.36	425.24	48/3.22	7/2.50	26.8	1347.5	103.67	0.0739
400/65	398.94	65.06	464.00	26/4.42	7/3.44	28.0	1608.7	135.39	0.0724
400/95	407.75	93.27	501.02	30/4.16	19/2.50	29.1	1856.7	171.56	0.0709
500/45	488.58	43.10	531.68	48/3.60	7/2.80	30.0	1685.5	127.31	0.0591
630/55	639.92	56.30	696.22	48/4.12	7/3.20	34.3	2206.4	164.31	0.0452
800/55	814.30	56.30	870.60	45/4.80	7/3.20	38.4	2687.5	192.22	0.0355
800/70	808.15	71.25	879.40	48/4.63	7/3.60	38.6	2887.6	207.68	0.0358

AS 3607

Código Nombre	N.°/Diámetro nominal del cable		Aprox. General Diámetro.	Sección transversal Área	Aprox. Peso	Rotura nominal Carga	Resistencia máxima de CC a 20°C
	N.°/Diámetro nominal del cable
	Aluminio	Acero
	N.º/mm	N.º/mm	mm	mm2	kilogramos/km	kN	Ω/km
Almendra	6/2.50	1/2,50	7.5	34.4	119	10.5	0.9750
Albaricoque	6/2.75	1/2,75	8.3	41.6	144	12.6	0.8050
Manzana	6/3.00	1/3.00	9.0	49.5	171	14.9	0.6770
Banana	6/3,75	1/3,75	11.3	77.3	268	22.7	0.4330
Cereza	6/4.75	7/1.60	14.3	120.0	402	33.4	0.2710
Uva	30/2.50	7/2.50	17.5	182.0	677	63.5	0,1960
Limón	30/3.00	7/3.00	21.0	262.0	973	90.4	0.1360
Lychee	30/3.25	7/3.25	22.8	307.0	1140	105.0	0.1160
Cal	30/3.50	7/3.50	24.5	356.0	1320	122.0	0.1000
mango	54/3.00	7/3.00	27.0	431.0	1440	119.0	0.0758
Naranja	54/3.25	7/3.25	29.3	506.0	1690	137.0	0.0646
Aceituna	54/3.50	7/3.50	31.5	587.0	1960	159.0	0.0557
Papaya	54/3.75	19/2.25	33.8	672.0	2240	178.0	0.0485
Membrillo	3/1,75	4/1,75	5.3	16.8	95	12.7	3.2500
Pasa	3/2.50	4/2.50	7.5	34.4	195	24.4	1.5900
Sultana	4/3.00	3/3.00	9.0	49.5	243	28.3	0.8970
Nuez	4/3,75	3/3,75	11.3	77.3	380	43.9	0.5730

Productos relacionados

ACSR/TW Transmisión y Distribución Aérea de Aluminio Desnudo

El conductor de aluminio trenzado concéntrico compacto de alambre moldeado, reforzado con acero (ACSR/TW), está diseñado para usarse como conductor aéreo desnudo. Existen dos diseños de ACSR/TW. Un diseño ofrece una superficie de aluminio equivalente a la de los conductores ACSR estándar. El otro diseño ofrece un diámetro exterior total equivalente a la de los […]

Aprende más

Conductor de Aleación de Aluminio AAAC 6201

El conductor de aleación de aluminio AAAC se utiliza como conductor aéreo desnudo para distribución primaria y secundaria. Diseñado con una aleación de aluminio de alta resistencia para lograr una alta relación resistencia-peso, ofrece las mejores características de flecha. La aleación de aluminio ofrece mayor resistencia a la corrosión que el ACSR.

Aprende más

Conductor de Cable de Acero Revestido de Aluminio

Se utiliza ampliamente en líneas de transmisión de gran vano, zonas costeras e islas, así como en otras regiones cálidas y húmedas, zonas de niebla salina y regiones muy contaminadas donde se requiere un cable con alta resistencia a la corrosión. Se utiliza como núcleo de ACSR/AW, conductor de tierra aéreo, conductor aéreo de extra […]

Aprende más

Conductor de Aluminio Reforzado Con Aleación ACAR

El cable ACAR (Conductor de Aluminio Reforzado con Aleación) está compuesto por alambres de aluminio trenzados concéntricamente alrededor de un núcleo de aleación de aluminio. El alambre de aluminio es 1350 H-19, el mismo material que los cables conductores de la capa exterior AAC y ACSR. El núcleo de aleación de aluminio es una aleación […]

Aprende más

Conductor de Aluminio Reforzado Con Acero Revestido de Aluminio ACSR/AW

Los conductores ACSR/AW se utilizan en líneas aéreas de transmisión y distribución (OHTL) de energía eléctrica. El ACSR/AW ofrece características de resistencia similares al ACSR, además de una capacidad de corriente ligeramente superior y resistencia a la corrosión gracias al revestimiento de aluminio de los cables con núcleo de acero.

Aprende más

Contacto

No dude en enviarnos su consulta en el siguiente formulario. Le responderemos en 24 horas.
