Se utiliza ampliamente en líneas de transmisión de gran vano, zonas costeras e islas, así como en otras regiones cálidas y húmedas, zonas de niebla salina y regiones muy contaminadas donde se requiere un cable con alta resistencia a la corrosión.
Se utiliza como núcleo de ACSR/AW, conductor de tierra aéreo, conductor aéreo de extra alta tensión, línea de tierra aérea compuesta de fibra óptica, línea de conductor autoamortiguante, conductor aéreo desnudo, OPGW, cable de tierra, cable fiador, cable de retención, alambre conformado para proteger, terminar y empalar líneas de transmisión y distribución, vallas, alambre de espino y herrajes, etc.

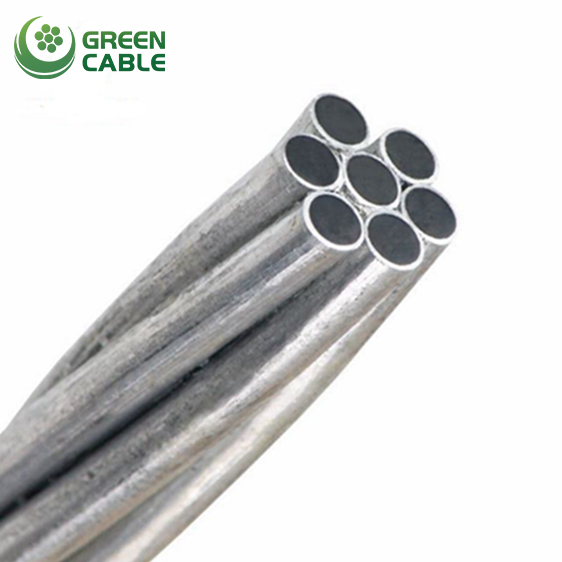

El alambre de acero revestido de aluminio es un tipo de alambre bimetálico en el que el aluminio recubre el núcleo de acero de forma continua y uniforme.
En comparación con el cable de aluminio con refuerzo de acero ordinario, el peso del conductor es un 5% menor, la capacidad de conducción de corriente es un 2-3% mayor y la pérdida de energía disminuye un 4-6%. Por lo tanto, su vida útil es prolongada y no implica costes de instalación adicionales.
ASTM B416, DIN 48201
|
ACS / Alumoweld |
|||||||
|
CONDUCTOR DE ACERO RECUBIERTO DE ALUMINIO ASTM B416 |
|||||||
|
Número de código |
Área |
Número de hilos |
Diámetros (mm) |
Peso |
Resistencia nominal |
Resistencia CC |
|
|
hilo |
conductor |
||||||
|
3 Nº 5 AWG. |
50,32 |
3 |
4,62 |
9,96 |
334,1 |
54,42 |
1.6990 |
|
3 N.º 6 AWG. |
39,00 |
3 |
4,11 |
8,87 |
265,0 |
45,74 |
2.1420 |
|
3 N.º 7 AWG. |
31,65 |
3 |
3,67 |
7,90 |
210,1 |
38,36 |
2.7010 |
|
3 N.º 8 AWG. |
25,10 |
3 |
3,26 |
7,03 |
166,7 |
32,06 |
3.4060 |
|
3 N.º 9 AWG. |
19,90 |
3 |
2,91 |
6,26 |
132,2 |
25,43 |
4.2940 |
|
3 N.º 10 AWG. |
15,78 |
3 |
2,59 |
5,58 |
104,8 |
20,16 |
5.4150 |
|
7 N.º 5 AWG. |
117,40 |
7 |
4,62 |
13,90 |
781,1 |
120,27 |
0,7426 |
|
7 N.º 6 AWG. |
93,10 |
7 |
4,11 |
12,40 |
619,5 |
101,14 |
0,9198 |
|
7 N.º 7 AWG. |
73,87 |
7 |
3,67 |
11,00 |
491,1 |
84,81 |
1.1600 |
|
7 N.º 8 AWG. |
58,56 |
7 |
3,26 |
9,78 |
389,6 |
70,88 |
1.4630 |
|
7 N.º 9 AWG. |
46,44 |
7 |
2,91 |
8,71 |
308,9 |
56,20 |
1.8440 |
|
7 N.º 10 AWG. |
36,83 |
7 |
2,59 |
7,76 |
245,1 |
44,58 |
2.3250 |
|
7 N.º 11 AWG. |
29,21 |
7 |
2,30 |
6,91 |
194,4 |
35,35 |
2.9320 |
|
7 N.º 12 AWG. |
23,16 |
7 |
2,05 |
6,16 |
154,2 |
28,03 |
3.6970 |
|
19 N.º 5 AWG. |
318,70 |
19 |
4,62 |
23,10 |
2129,0 |
326,39 |
0,2698 |
|
19 N.º 6 AWG. |
252,70 |
19 |
4,11 |
20,60 |
1688,0 |
274,55 |
0,3402 |
|
19 N.º 7 AWG. |
200,40 |
19 |
3,67 |
18,30 |
1339,0 |
230,18 |
0,4290 |
|
19 N.º 8 AWG. |
158,90 |
19 |
3,26 |
16,30 |
1062,0 |
192,41 |
0,5409 |
|
19 N.º 9 AWG. |
126,10 |
19 |
2,91 |
14,50 |
842,0 |
152,58 |
0,6821 |
|
19 N.º 10 AWG. |
99,96 |
19 |
2,59 |
12,90 |
667,7 |
121,00 |
0,8601 |
|
37 N.º 5 AWG. |
620,60 |
37 |
4,62 |
32,30 |
4170,0 |
635,43 |
0,1394 |
|
37 N.º 6 AWG. |
492,20 |
37 |
4,11 |
28,80 |
3307,0 |
534,85 |
0,1757 |
|
37 N.º 7 AWG. |
390,30 |
37 |
3,67 |
25,70 |
2623,0 |
448,09 |
0,2216 |
|
37 N.º 8 AWG. |
309,50 |
37 |
3,26 |
22,90 |
2080,0 |
374,67 |
0,2794 |
|
37 N.º 9 AWG. |
245,50 |
37 |
2,91 |
20,30 |
1649,0 |
279,11 |
0,3523 |
|
37 N.º 10 AWG. |
194,70 |
37 |
2,59 |
17,90 |
1308,0 |
235,61 |
0,4443 |
|
CABLE DE ACERO RECUBIERTO DE ALUMINIO DIN 48201 |
|||||||
|
Número de código |
Área |
Número de hilos |
Diámetros (mm) |
Peso |
Resistencia nominal |
Resistencia CC |
|
|
hilo |
conductor |
||||||
|
25 |
24.25 |
7 |
2.1 |
6.3 |
162 |
31.56 |
3.546 |
|
35 |
34.36 |
7 |
2.5 |
7.5 |
229 |
44.72 |
2.499 |
|
50 |
49.48 |
7 |
3 |
9 |
330 |
64.4 |
1.736 |
|
70 |
65.81 |
19 |
2.1 |
10.5 |
441 |
85.65 |
1.313 |
|
95 |
93.27 |
19 |
2.5 |
12.5 |
626 |
121.39 |
0.925 |
|
120 |
116,99 |
19 |
2.8 |
14 |
785 |
152.26 |
0.737 |
|
150 |
147.11 |
37 |
2.25 |
15.7 |
990 |
191.46 |
0.587 |
|
185 |
181.62 |
37 |
2.5 |
17.5 |
1221 |
236.38 |
0.476 |
|
240 |
242.54 |
61 |
2.25 |
20.2 |
1635 |
299.05 |
0.357 |
|
300 |
299.43 |
61 |
2.5 |
22.5 |
2017 |
369.2 |
0.289 |
