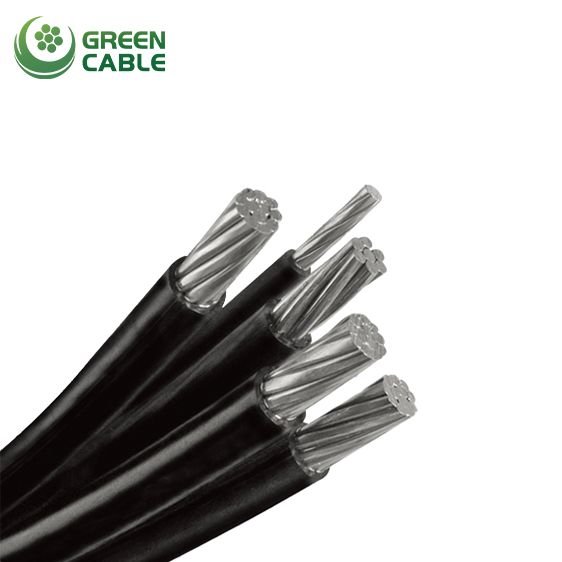

Cable de Aluminio Preensamblado

Para uso en sistemas de distribución aérea de 600/1000 voltios o menos, como conexión desde la línea eléctrica secundaria o transformador montado en poste hasta el cabezal de servicio o los conductores de entrada en edificios. 2. El núcleo neutro está diseñado para ser un conductor desnudo o aislado de aleación de aluminio 6201-T81, que funciona como núcleo de soporte para instalaciones aéreas.

Enviar Mensaje Obtener Precio

Construcción

Los cables tipo preensamblados están construidos por tres conductores aislados, uno aislado - neutro que puede ser AAACo ACSR y un piloto, trensazados entre si; los conductores de fase y piloto están construidos respectivamente con hilosaleación de aluminio 1350 - H19 cableados concéntricamente; cubierto con una capa uniforme de polietileno reticulado(XLPE) negro resistente a la humedad, calor y luz solar. Su forma de embalaje son carretes en longitudes de acuerdo a las necesidades del cliente.

Normas

ICEA S 76-474. NTC 5346. ASTM B398/399/231

CALIBRE	CONDUCTOR DE FASE				NEUTRO CONDUCTOR				TOTAL DE PESO APFO⁰0MAD0	CAPACIDAD DE CONDUCCIÓN
CALIBRE	#HIJOS	DLAMETRO	ESPESOR DE AISLAMIENTO	DLAMETRO TOTAL	#HILCS	DIAMETRO	ESPESOR DE AISLAMIENTO	DLAMETRO TOTAL	TOTAL DE PESO APFO⁰0MAD0	ENTERRADO	EN CONDUCTO
AWG	cantidad	mm	mm	mm	cantidad	mm	mm	mm	kilogramos/km	A	A
CABLE DE ALUMINIO PREENSAMBLADO AAC+AAAC 600V
2×2+2	7	247	114	969	7	247	114	969	390.3	165	120
202+1/D	7	247	114	969	7	312	152	124	470.7	165	120
2X1/0+1/0	7	312	152	124	7	312	152	124	6.319	215	160
2X2/0+1/0	7	351	152	13,57	7	312	152	12,4	7.277	245	180
2X2/0+2/0	7	351	152	1.357	7	351	152	1.357	7.754	245	180
2X3/0+1/0	7	393	152	1.483	7	312	152	124	8.419	280	205
2X3/0+2/0	7	393	152	1.483	7	351	152	13,57	8.897	280	205
3X2+2	7	247	114	969	7	247	114	9,69	5.205	155	115
3X1/0+1/0	7	312	152	124	7	312	152	124	8.427	200	150
3X2/0+1/0	7	351	152	1.357	7	312	152	124	9.864	225	170
3X3/0+1/0	7	393	152	1.483	7	312	152	124	11.578	250	195
CABLE DE ALUMINIO PREENSAMBLADO AAC+ACSR 600V
2X2+2	7	247	114	969	6+1	268	114	1.032	4.236	165	120
202+1/D	7	2,47	1,14	9,69	6+1	337	152	13,15	534,2	165	120
2X1/0+1/0	7	312	152	124	6+1	337	152	13,15	683,D	215	160
2X2/0+1/0	7	351	152	1.357	6+1	337	152	1.315	7.719	245	180
2X2/0+2/0	7	351	152	1.357	6+1	378	152	1.438	8.376	245	180
2X3/0+1/0	7	393	152	1.483	6+1	337	152	1.315	878,D	250	195
3X2+2	7	247	114	969	6+1	268	114	1.032	5.458	165	120
3X1/0+1/0	7	312	152	124	6+1	337	152	1.315	8.810	215	160
3X2/0+1/0	7	351	152	1.357	6+1	337	152	1.315	10.145	245	180
3X3/0+1/0	7	393	152	14,83	6+1	337	152	13,15	11.735	250	195
mm2	cantidad	mm	mm	mm	cantidad	mm	mm	mm	kilogramos/km	A	A
CABLE DE ALUMINIO PREENSAMBLADD AAC+AAAC600V
2x5D+50	7	302	152	121	7	302	152	121	6.079	215	160
