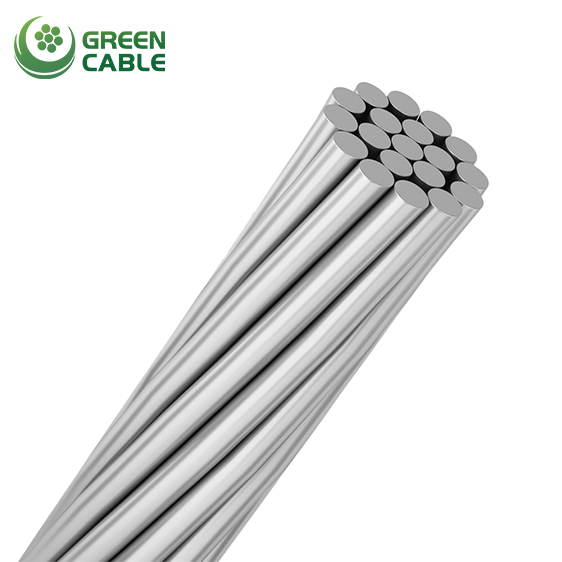

Hilo de Alambre de Acero Galvanizado

El cable de acero galvanizado se utiliza para líneas aéreas de tierra o líneas de transmisión eléctrica. Los cables tirantes o tensores se fabrican para postes, torres o cualquier otro tipo de tensado.

Su bajo costo y facilidad de producción hacen que el alambre de acero galvanizado sea ideal para productos de alambre resistentes a la corrosión producidos en masa, lo cual es indispensable en la industria y la agricultura.

Enviar Mensaje Obtener Precio

Construcción

Cordón de alambre de acero galvanizado trenzado concéntricamente disponible en galvanizado de clase "A", "B" y "C", siendo "A" el menos pesado y "C" el más pesado. Fabricado sin soldaduras según ASTM A-363 o con soldaduras según ASTM A-475. Los cordones están formados para permanecer prácticamente en su lugar al cortarse.

Grado de alambre trenzado de acero revestido de zinc / alambre tensor: Clase A, Clase B y Clase C.

Normas

ASTM A475, BS183:1972.

ASTM A475

General nominal Dia.of Conductor		N.°/diámetro del alambre	Aprox. Peso	Resistencia mínima a la rotura del conductor
General nominal Dia.of Conductor		N.°/diámetro del alambre	Aprox. Peso	Grado común		Grado Siemens-Martin		Alta resistencia Calificación		Extra alta resistencia Calificación
en	mm	N.º/mm	[kg/km	lbf	kN	lbf	kN	lbf	kN	lbf	kN
1/8	3.18	7/1.04	48	540	2.402	910	4.048	1330	5.916	1830	8.140
5/32	3.97	7/1.32	76	870	3.87	1470	6.539	2140	9.519	2940	13.078
3/16	4.76	7/1.57	109	1150	5.115	1900	8.452	2850	12.677	3990	17.748
3/16	4.76	7/1.65	119
7/32	5.56	3/2.64	131	1400	6.228	2340	10.409	3500	15.569	4900	21.796
7/32	5.56	7/1.83	146	1540	6.85	2560	11.387	3850	17.126	5400	24.020
1/4	6.35	3/3.05	174	1860	8.274	3040	13.523	4730	21.04	6740	29.981
1/4	6.35	3/3.05	174
1/4	6.35	7/2.03	180	1900	8.452	3150	14.012	4750	21.129	6650	29.581
9/32	7.14	3/3.30	204	2080	9.252	3380	15.035	5260	23.398	7500	33.362
9/32	7.14	7/2.36	244	2570	11.432	4250	18.905	6400	28.469	8950	39.812
5/16	7.94	3/3.68	255	2490	11.076	4090	18.193	6350	28.246	9100	40.479
5/16	7.94	7/2.64	305	3200	14.234	5350	23.798	8000	35.586	11200	49.820
5/16	7.94	7/2.77	335
3/8	9.52	3/4.19	328	3330	14.813	5560	24.732	8360	37.187	11800	52.489
3/8	9.52	7/3.05	407	4250	18.905	6950	30.915	10800	48.04	15400	68.503
7/16	11.11	7/3.68	595	5700	25.355	9350	41.591	14500	64.499	20800	92.523
1/2	12.70	7/4.19	770	7400	32.917	12100	53.823	18800	83.627	26900	119.657
1/2	12.70	19/2.54	751	7620	33.895	12700	56.492	19100	84.961	26700	118.768
9/16	14.29	7/4.78	1000	9600	42.703	15700	69.837	24500	108.981	35000	155.688
9/16	14.29	19/2.87	949	9640	42.881	16100	71.616	24100	107.202	33700	14.905
5/8	15.88	7/5.26	1211	11600	51.599	19100	84.961	29600	131.667	42400	188.605
5/8	15.88	19/3.18	1186	11000	48.93	18100	80.513	28100	124.995	40200	178.819
3/4	19.05	19/3.81	1721	16000	71.172	26200	116.543	40800	181.487	58300	259.331
7/8	22.22	19/4.50	2356	21900	97.416	35900	159.691	55800	248.211	79700	354.523
1	25.40	19/5.08	3089	28700	127.664	47000	209.066	73200	325.61	104500	464.839
1	25.40	37/3.63	3065	28300	125.885	46200	205.508	71900	319.827	102700	456.832
1 1/8	28.58	37/4.09	4010	36000	160.136	58900	262.00	91600	407.457	130800	581.827
1 1/4	31,75	37/4.55	4840	44600	198.391	73000	324.72	113600	505.318	162200	721.502

BS183:1972

N.°/diámetro del cable	Aprox. General Sí.	Resistencia mínima a la rotura del conductor							Aprox. Peso
N.°/diámetro del cable	Aprox. General Sí.	Grado 350	Grado 480	Grado 700	Grado 850	Grado 1000	Grado 1150	Grado 1300	Aprox. Peso
N.º/mm	mm	kN	kN	kN	kN	kN	kN	kN	kilogramos/km
3/1.80	3.9	2.65	3.66						60
3/2.65	5.7	5.80	7,95						130
3/3.25	7.0	8.70	11,95						195
3/4.00	8.6	13.20	18.10						295
4/1.80	4.4	3.55	4.90						80
4/2.65	6.4	7.70	10.60						172
4/3.25	7.9	11.60	15,90						260
4/4.00	9.7	17.60	24.10	35.20					390
5/1.50	4.1	3.10	4.24	6.18					69
5/1.80	4.9	4.45	6.10	8.90					95
5/2.65	7.2	9.65	13.25	19.30					220
5/3.25	8.8	14.50	19,90	29.00					320
5/4.00	10.8	22.00	30.15	43,95					490
7/0.56	1.7	0.60	0.83	1.20		1.70	1.98	2.24	14
7/0,71	2.1	0,97	1.33	1.94		2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80		3,95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3.10		4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85		5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00		8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RSc	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/1.60	4.8	4.90	6.75	9.85	11,95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45		17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40		22.00	25.30	28.60	170
7/2.36	7.1	10.70	14.70	21.40		30.60	35.20	39.80	240
7/2.65	8.0	13.50	18.50	27.00		38.60	44.40	50.20	300
7/3.00	9.0	17.30	23,75	34.65		49,50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20		54.55	62,75	70.90	430
7/3.25	9.8	20.30	27.85	40.65		58.05	66.80	75,50	460
7/3.65	11.0	25.60	35.15	51.25		73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60		88.00	101.00	114.00	690
7/4.25	12.8	34,75	47.65	69,50		99.30	114.00	129.00	780
7/4.75	14.0	43.40	59.45	86.80		124.00	142.70	161.30	970
19/1.00	5.0	5.22	7.16	10.45		14.92	17.16	19.40	120
19/1.25	6.3	8.16	11.19	16.32		23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47		29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.34	26.75		38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.30	121.30	730
19/3.00	15.0	47.00	64,50	94.00	114.10	134.30	154,50	174.60	1050
19/3.55	17.8	65.80	90.27	131.60	159,90	188.00	216.30	244,50	1470
19/4.00	20.0	83.55	114.60	167.10	203.00	238.70	274.60	210.40	1870
19/4.75	23.8	117.85	161.60	235.70	286.00	336.70	387.20	437.70	2630
