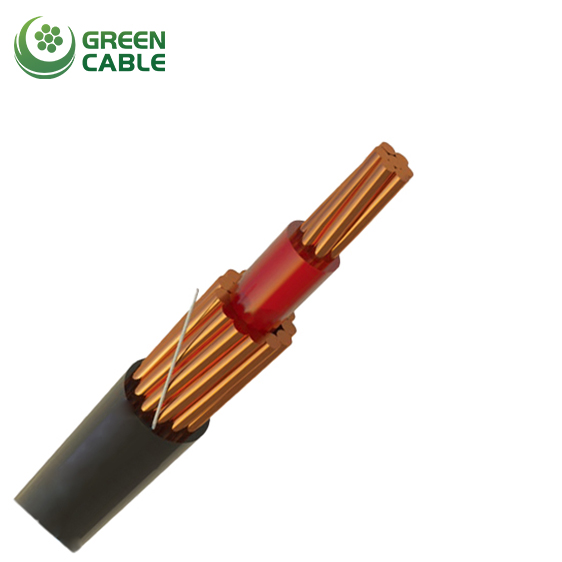

Cable Concéntrico - Mercado Africano

Artículo

Descripción

Unidad

Datos técnicos

1

Estándar

SABS 1507, NRS 063 IEC60502/228

2

Voltaje

V

600/1000

3

Área de la sección transversal

mm2

16

4

Conductor de fase

4-1

Material

Alambre de aluminio sólido estirado duro

4-2

Trenzado y diámetro del cable

N.º/mm

1/4.5

4-3

Diámetro del conductor (aprox.)

mm

4.5

5

Aislamiento (núcleo de fase)

5-1

Material

XLPE (ROJO)

5-2

Espesor nominal

mm

1.0

5-3

Diámetro exterior (aprox.)

mm

6.5

6

Conductor de tierra

6-1

Material

Alambre de aluminio sólido

6-2

Trenzado y diámetro del cable

N.º/mm

12/1.7

7

Cable de comunicación

7-1

Número de núcleos y área de la sección transversal

N.° x mm2

4x0.5

7-2

Material

Alambre de cobre sólido

7-3

Trenzado y diámetro del cable

N.º/mm

1/0.8

8

Aislamiento (cable de comunicación)

8-1

Material

LLDPE (rojo, verde, blanco, azul)

8-2

Diámetro exterior (aprox.)

mm

1.13

9

Cabo de desgarre

Nylon

10

Cinta de encuadernación

Cinta de poliéster

11

Vaina exterior

11-1

Material

LLDPE resistente a los rayos UV (negro)

11-2

Espesor nominal

mm

1.6

12

Diámetro total (aprox.)

mm

13.2

13

Resistencia máxima de CC del conductor a 20 ℃

13-1

Conductor de fase

Ω/km

1.91

13-2

Conductor de tierra

Ω/km

1.068

13-3

Cable de tierra

Ω/km

12.7

13-4

Cable de comunicación

Ω/km

36.0
