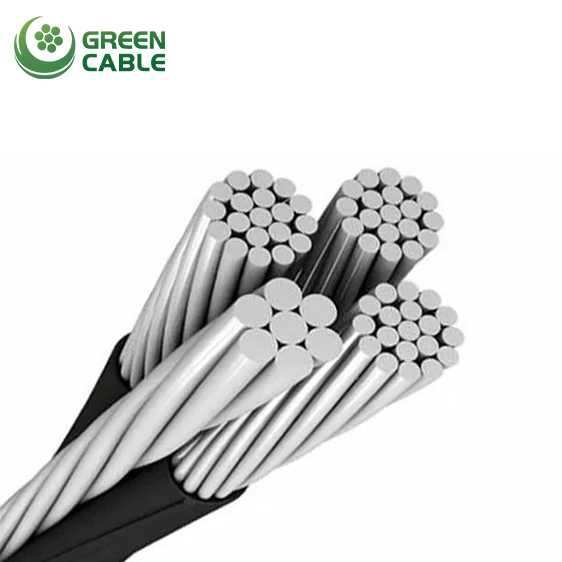

Cable de Acometida de Servicio Cuádruplex

Se utiliza para suministrar energía trifásica, generalmente desde un transformador montado en poste, a la toma de acometida del usuario, donde se conecta al cable de entrada de acometida. Debe utilizarse con tensiones de 600 voltios o menos entre fases y con temperaturas del conductor que no superen los 75 °C para conductores con aislamiento de polietileno o los 90 °C para conductores con aislamiento de polietileno reticulado (XLPE).

Enviar Mensaje Obtener Precio

Construcción

Los conductores son de aluminio 1350-H19 comprimido y trenzado concéntricamente. Están aislados con polietileno o polietileno reticulado XLPE. Los conductores neutros son de 6201, AAC o ACSR trenzados concéntricamente. Un conductor está fabricado con una cresta extruida para la identificación de fase.

Normas

El cable de servicio cuádruplex cumple o supera las siguientes especificaciones ASTM:

B-230 Alambre de aluminio, 1350-H19 para uso eléctrico.

B-231 Conductores de aluminio, cableados concéntricos.

B-232 Conductores de aluminio, trenzados concéntricos, reforzados con acero revestido ACSR.

B-399 Cable trenzado concéntrico, aluminio 6201-T81.

El cable de servicio cumple o supera todos los requisitos aplicables de ICEA S-79-474.

Nombre en clave	Conductores de fase				Bare Nutural		Peso			ampacidad
	Tamaño y número de cables	Aislamiento Espesor	Diámetro nonimal		Bare Nutural		Peso
	Tamaño y número de cables	Aislamiento Espesor	DESNUDO	sobredosis	Tamaño y número de cables	Resistencia nominal	XLPE	Aluminio	Total
		mm	mm	mm		kilogramo	kg/km	kg/km	kg/km	A
CAA
Cuarto	6 sólidos	1.143	4.115	6.401	6-7	255.371	63	149	211	78
Clydesdale	4 sólidos	1.143	5.182	7.468	4-7	399.613	79	237	315	103
Caballo pinto	4-7	1.143	5.893	8.179	4-7	399.613	89	237	326	136
Mustango	2-7	1.143	7.417	9.703	2-7	612.347	115	377	491	158
Condado	1-19	1.524	8.433	11.481	1-19	743.888	171	475	646	158
libio	1/0-7	1.524	9.347	12.395	1/0-7	902.644	192	598	790	182
Criollo	1/0-19	1.524	9.474	12.522	1/0-19	902.644	193	598	793	182
Orloff	2/0-7	1.524	10.516	13.564	2/0-7	1138.511	217	754	973	210
Percherón	2/0-19	1.524	10.643	13.691	2/0-19	1138.511	220	754	976	210
mongol	3/0-7	1.524	11.786	14.834	3/0-7	1378.914	249	951	1199	242
hannoveriano	3/0-19	1.524	11.938	14.986	3/0-19	1378.914	251	951	1204	242
Un solo pie	4/0-7	1.524	13.259	16.307	4/0-7	1737.250	286	1199	1485	279
Oldemburgo	4/0-19	1.524	13.411	16.459	4/0-19	1737.250	289	1199	1490	279
AAAC
Bahía	6 sólidos	1.143	4.115	6.401	6-7	503.485	63	155	217	78
caracol francés	6-7	1.143	4.674	6.960	6-7	503.485	71	155	226	78
Caracol alemán	4 sólidos	1.143	5.182	7.468	4-7	798.318	79	247	324	103
árabe	4-7	1.143	5.893	8.179	4-7	784.711	89	247	336	103
Belga	2-7	1.143	7.417	9.703	2-7	1270.052	115	391	506	136
Sillín	1-19	1.524	8.433	11.481	2-7	1270.052	171	466	637	158
Arado	1/0-7	1.524	9.347	12.395	1/0-7	2023.011	192	624	814	182
Sherland	1/0-19	1.524	9.474	12.522	1/0-7	2023.011	193	624	817	182
Gris moteado	2/0-7	1.524	10.516	13.564	2/0-7	2023.011	217	786	1005	210
Pura sangre	2/0-19	1.524	10.643	13.691	2/0-7	2444.850	220	786	1007	210
Caballo	3/0-7	1.524	11.786	14.834	3/0-7	3079.876	249	991	1238	242
Trotón	3/0-19	1.524	11.938	14.986	3/0-7	3079.876	251	991	1243	242
Poni	4/0-7	1.524	13.259	16.307	4/0-7	3880.730	286	1250	1534	279
Caminando	4/0-19	1.524	13.411	16.459	4/0-7	3880.730	289	1250	1539	279
ACSR
Morochuca	6-Sólido	1.143	4.115	6.401	6-6/1	539.772	63	149	229	78
Chola	6-7	1.143	4.674	6.960	6-6/1	539.772	71	149	237	78
Morgan	4-Sólidos	1.143	5.182	7.468	4-6/1	843.667	79	238	344	103
Máquina de alquiler	4-7	1.143	5.893	8.179	4-6/1	843.667	90	238	356	103
Palomino	2-7	1.143	7.417	9.703	2-6/1	1292.732	115	377	557	136
Albino	1-19	1.524	8.433	11.481	1-6/1	1610.245	171	473	699	158
Standardbred	1/0-7	1.524	9.347	12.395	1/0-6/1	1986.724	192	598	859	182
Costeña	1/0-19	1.524	9.474	12.522	1/0-6/1	1986.724	193	598	862	182
Chicoteagues	2/0-7	1.524	10.516	13.564	2/0-6/1	2404.027	217	753	1060	210
Grullo	2/0-19	1.524	10.643	13.691	2/0-6/1	2404.027	220	753	1063	210
Yegua	3/0-7	1.524	11.786	14.834	3/0-6/1	3002.766	249	951	1308	242
Suffolk	3/0-19	1.524	11.938	14.986	3/0-6/1	3002.766	251	951	1313	242
Semental	4/0-7	1.524	13.259	16.307	4/0-6/1	3787.477	286	1198	1622	279
Appaloose	4/-19	1.524	13.411	16.459	4/0-6/1	3787.477	289	1198	1627	279
