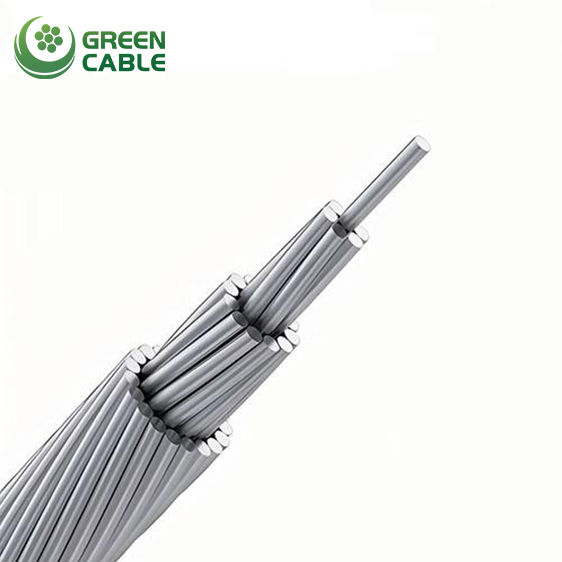

Conductor Totalmente de Aluminio AAC

Este conductor íntegramente de aluminio es un producto fabricado mediante el trenzado de cables de aluminio. Se utiliza en líneas de distribución eléctrica con tramos cortos y baja capacidad de carga del poste. La norma AAC proporciona un rendimiento confiable para líneas aéreas de transmisión y distribución de energía. Esta norma abarca los cables circulares de aluminio trefilado para uso eléctrico, que se utilizan como componentes de cables trenzados de aluminio trefilado y conductores de aluminio reforzados con acero.

Enviar Mensaje Obtener Precio

Construcción

El AAC es un conductor trenzado concéntrico que consta de cables de aleación de aluminio 1350-H19 disponibles en construcciones de una sola capa y de múltiples capas.

Normas

ASTM B 231, BS 215 Parte 1, IEC 61089, DIN 48201, CSA C 49, JIS C 3109

CAA
Todos los conductores trenzados de aluminio (clase A y clase AA) ASTM B-231
Nombre en clave	Área		Diámetro del cable/trenzado.	Diámetro total aproximado.	Peso	Carga de rotura nominal	Resistencia nominal de CC a 20 grados.
	Nominal	Actual	Diámetro del cable/trenzado.	Diámetro total aproximado.	Peso	Carga de rotura nominal	Resistencia nominal de CC a 20 grados.
	AWG o MCM	mm2	mm	mm	kilogramos/km	kN	ohmios/km
PEACHBELL	6	13.29	7/1.554	4.67	37	2.49	2.1692
ROSA	4	21.16	7/1.961	5.89	58	3.96	1.3624
IRIS	2	33.61	7/2.474	7.42	93	5.97	0.8577
PENSAMIENTO	1	42.39	7/2.776	8.33	117	7.32	0.6801
AMAPOLA	1/0	53.48	7/3.119	9.36	147	8.73	0.539
ASTER	2/0	67.42	7/3.503	10.51	186	11.00	0.4276
FLOX	3/0	85.03	7/3.932	11.80	234	13.47	0.339
Oxlip	4/0	107.23	7/4.417	13.26	296	16,98	0.2688
VALERIANA	250	126.71	19/2.913	14.57	349	20.62	0,2275
ESTORNUDO	250	126.71	7/4.80	14.40	349	20.07	0,2275
LAUREL	266.8	135.16	19/3.01	15.05	373	22.00	0.2133
MARGARITA	266.8	135.16	7/4.96	14,90	373	21.41	0.2133
PEONÍA	300	152.0	19/3.193	15,97	419	24.03	0,1896
TULIPÁN	336.4	170.45	19/3.381	16.91	470	26,95	0.1691
NARCISO	350	177.35	19/3.447	17.24	489	28.04	0.1625
PRESENTE DE NO PODER	397.5	201.42	19/3.673	18.36	555	31.84	0.1431
GOLDENTUFT	450	228.0	19/3.909	19.55	629	34,99	0.1264
JERINGUILLA	477	241.68	37/2.882	20.19	666	38.49	0.1193
COSMOS	477	241.68	19/4.023	20.12	666	37.08	0.1193
JACINTO	500	253.35	37/2.951	20.65	698	40.35	0.1138
ZINNIA	500	253.35	19/4.12	20.60	698	38.88	0.1138
DALIA	556.5	282	19/4.346	21.73	777	43.27	0.1022
MUÉRDAGO	556.5	282	37/3.114	21,79	777	43.62	0.1022
REINA DE LOS PRADOS	600	304	37/3.233	22.63	838	47.03	0.0948
ORQUÍDEA	636	322.25	37/3.33	23.31	888	49.85	0.0894
HEUCHERA	650	329.35	37/3.366	23.56	908	50,95	0.0875
BANDERA	700	354.71	61/2.72	24.48	978	51.46	0.0813
VERBENA	700	354.71	37/3.493	24.45	978	54.87	0.0813
CAPUCHINA	715.5	362.58	61/2.75	24.76	1000	58.74	0.0795
VIOLETA	715.5	362.58	37/3.533	24.74	1000	56.09	0.0795
espadaña	750	380	61/2.817	25.35	1048	59.85	0.0759
PETUNIA	750	380	37/3.617	25.32	1048	58,75	0.0759
LILA	795	402.84	61/2.90	26.11	1111	63.45	0.0715
MADROÑO	795	402.84	37/3.724	26.06	1111	62.32	0.0715
BOCA DE DRAGÓN	900	456.06	61/3.086	27.78	1257	69.78	0.0632
CRESTA DE GALLO	900	456.06	37/3.962	27.73	1257	68.48	0.0632
VARA DE ORO	954	483.42	61/3.177	28.60	1333	78.96	0.0596
MAGNOLIA	954	483.42	37/4.079	28.55	1333	72.58	0.0596
CAMELIA	1000	506.71	61/3.251	29.36	1397	77.53	0.0569
HALCON	1000	506.71	37/4.176	29.23	1397	76.08	0.0569
ESPUELA DE CABALLERO	1033.5	523.68	61/3.307	29.76	1444	80.12	0.055
CAMPANILLA	1033.5	523.68	37/4.244	29.72	1444	78.63	0.055
MARAVILLA	1113	563.93	61/3.432	30.89	1555	86.28	0.0511
ESPINO	1192.5	604.26	61/3.551	31.05	1666	92.45	0.0477
NARCISO	1272	644.51	61/3.668	33.02	1777	98.61	0.0447
AGUILEÑA	1351.5	684.84	61/3.78	34.01	1888	104.78	0.0421
CLAVEL	1431	725.1	61/3.89	35.03	1999	107.68	0.0398
GLADIOLO	1510.5	765.35	61/4.00	35.09	2110	113.65	0.0376
COREOPSIS	1590	805.68	61/4.099	36.51	2221	119.64	0.0358
JAZMÍN	1750	886.71	61/4.302	38.72	2445	131.68	0.0325
PRÍMULA	2000	1013.42	91/3.76	41.4	2791	15.3	0.0285
LUPINO	2500	1266.67	91/4.21	46.3	3524	18.7	0.023
TRILLIUM	3000	1520.13	127/3.90	50,75	4232	22.5	0.0192
BLUEBONNET	3500	1773.5	127/4.21	54.8	4985	26.2	0.0166

Todos los conductores trenzados de aluminio BS 215 Parte 1
Nombre en clave	Área		Trenzado y diámetro del cable	Diámetro total aproximado	Peso	Carga de rotura nominal	Resistencia nominal de CC a 20 grados.
	Nominal	Actual	Trenzado y diámetro del cable	Diámetro total aproximado	Peso	Carga de rotura nominal	Resistencia nominal de CC a 20 grados.
	mm2	mm2	mm	mm	kilogramos/km	kN	ohmios/km
MOSQUITO	22	23.33	7/2.06	6.2	64	3,99	1.227
ÁFIDO	25	26.4	3/3.35	7.2	73	4.11	1.081
MOSQUITO	25	26.8	7/2.21	6.6	73	4.59	1.066
GORGOJO	30	31.6	3/3.66	7.9	86	4.86	0.9082
MOSQUITO	35	37.0	7/2.59	7.8	101	6.03	0,7762
MARIQUITA	40	42.8	7/2.79	8.4	117	6.87	0.6689
HORMIGA	50	52.83	7/3.10	9.3	145	8.28	0.5419
VOLAR	60	63.55	7/3.40	10.2	174	9.90	0.4505
MOSCA AZUL	70	73.7	7/3.66	11.0	202	11.34	0.3881
EARWING	75	78.5	7/3.78	11.4	215	11.94	0.3644
SALTAMONTES	80	84.1	7/3.91	11.7	230	12.78	0.3406
CLEGG	90	95.6	7/4.17	12.5	262	14.53	0.2994
AVISPA	100	106.0	7/4.39	13.2	290	16.00	0.2702
ESCARABAJO	100	106.6	19/2.67	13.4	293	17.42	0.2704
ABEJA	125	132.0	7/4.90	14.7	361	19.44	0,2169
CRICKET	150	157.9	7/5.36	16.1	432	23.85	0.1818
AVISPÓN	150	157.6	19/3.25	16.3	434	25.70	0,1825
ORUGA	175	186.0	19/3.53	17.7	512	28.63	0.1547
ESCARABAJO	200	213.2	19/3.78	18.9	587	32.40	0.1349
ARAÑA	225	236.9	19/3,99	20.0	652	36.01	0.1211
CUCARACHA	250	265.7	19/4.22	21.1	731	40.40	0.1083
MARIPOSA	300	322.7	19/4.65	23.3	888	48.70	0.08916
POLILLA	350	373.2	19/5.00	25.0	1027	56.37	0.07711
ZUMBIDO	350	373.3	37/3.58	25.1	1029	57.45	0.07741
LANGOSTA	400	428.5	19/5.36	26.8	1179	64.73	0.06710
CIEMPIÉS	400	415.2	37/3.78	26.5	1145	63.10	0.06944
ABEJORRO	450	486.9	37/4.09	28.6	1342	74.01	0.05931
ESCORPIÓN	500	529.5	37/4.27	29.9	1460	79,98	0.05441
CIGARRA	600	628.6	37/4.65	32.6	1733	94,95	0.04588
TARÁNTULA	750	794.6	37/5.23	36.6	2191	120.10	0.03627

Aluminio estirado duro IEC 889
Características de los conductores A1 IEC 61089
Nombre en clave	Área		Trenzado y diámetro del cable	Diámetro total aproximado	Peso	Carga de rotura nominal	Resistencia nominal de CC a 20 grados.
	Nominal	Actual	Trenzado y diámetro del cable	Diámetro total aproximado	Peso	Carga de rotura nominal	Resistencia nominal de CC a 20 grados.
	mm2	mm2	mm	mm	kilogramos/km	kN	ohmios/km
10	10	7	1.35	4.05	27.4	1,95	2.8633
16	16	7	1.71	5.12	43.8	3.04	1.7896
25	25	7	2.13	6.40	68.4	4.50	1.1453
40	40	7	2.70	8.09	109.4	6.80	0.7158
63	63	7	3.39	10.2	172.3	10.39	0.4545
100	100	19	2.59	12.9	274.8	17.00	0.2877
125	125	19	2.89	14.5	343.6	21.25	0.2302
160	160	19	3.27	16.4	439.8	26.40	0,1798
200	200	19	3.66	18.3	549.7	32.00	0.1439
250	250	19	4.09	20.5	687.1	40.00	0.1151
315	315	37	3.29	23.0	867.9	51,97	0.0916
400	400	37	3.71	26.0	1102.0	64.00	0.0721
450	450	37	3.94	27.5	1239.8	72.00	0.0641
500	500	37	4.15	29.0	1377.6	80.00	0.0577
560	560	37	4.39	30.7	1542.9	89.60	0.0515
630	630	61	3.63	32.6	1738.3	100.80	0.0458
710	710	61	3.85	34.6	1959.1	113.60	0.0407
800	800	61	4.09	36.8	2207.4	128.00	0.0361
900	900	61	4.33	39.0	2483.3	144.00	0.0321
1000	1000	61	4.57	41.1	2759.2	160.00	0.0289
1120	1120	91	3.96	43.5	3093.5	179.20	0.0258
1250	1250	91	4.18	46.0	3452.6	200.00	0.0231
1400	1400	91	4.43	48.7	3866.9	224.00	0.0207
1500	1500	91	4.58	50.4	4143.1	240.00	0.0193

Todos los conductores trenzados de aluminio DIN 48201
Código N°	Área calculada	Número de cables	Diámetro	Diámetro total	Masa del revestimiento	Carga de rotura calculada	Resistencia máxima de CC a 20 grados
No.	mm cuadrados		mm	mm	kilogramos/km	daN	Ohmios/km
16	15.89	7	1.70	5.1	44	290	1.80
25	24.25	7	2.10	6.3	67	425	1.18
35	34.36	7	2.50	7.5	94	585	0.83
50	49.48	7	3.00	9	135	810	0,58
50	48.36	19	1.80	9	133	860	0.60
70	65.82	19	2.10	10.5	181	1150	0.44
95	93.27	19	2.50	12.5	256	1595	0.31
120	117.0	19	2.80	14	322	1910	0,25
150	147.1	37	2.25	15.2	406	2570	0,20
185	181.6	37	2.50	17.5	501	3105	0.16
240	242.54	61	2.25	20.2	670	4015	0.12
300	299.43	61	2.50	22.5	827	4850	0.10
400	400.14	61	2.89	26	1105	6190	0.07
500	499.83	61	3.23	29.1	1381	7600	0.06
625	626.2	91	2.96	32.6	1733	9690	0.05
800	802.1	91	3.35	36.8	2219	12055	0.04
1000	999.71	91	3.74	41.1	2766	14845	0.03
