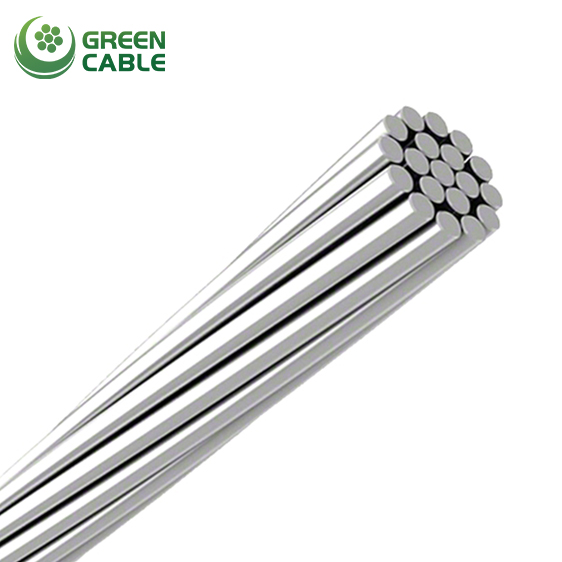

Conductor ACSS Conductor de Aluminio Con Soporte de Acero

Conductor ACSS Conductor de Aluminio Con Soporte de Acero

El ACSS se utiliza en líneas aéreas de distribución y transmisión. Está diseñado para funcionar continuamente a temperaturas elevadas de hasta 250 °C sin pérdida de resistencia. Presenta menor flecha que un ACSR comparable bajo carga eléctrica; es autoamortiguador si se preestira durante la instalación; y sus flechas finales no se ven afectadas por la fluencia lenta del aluminio a largo plazo.

Estas ventajas hacen que el ACSS sea especialmente útil en aplicaciones de reconducción que requieren mayor corriente con las tensiones y distancias existentes, así como en aplicaciones de nuevas líneas donde se puede economizar en las estructuras gracias a la reducción de la flecha del conductor.

Enviar Mensaje Obtener Precio

Construcción

El ACSS es un conductor compuesto trenzado concéntrico. Los cordones de acero forman el núcleo central del conductor con dos o más capas de alambre de aluminio 1350-O trenzados a su alrededor. El núcleo de acero soporta la mayor parte o la totalidad de la carga mecánica del conductor gracias al aluminio de temple "O" (recocido completo o blando). El ACSS (Conductor de Aluminio con Soporte de Acero) es muy similar al ACSR (Conductor de Aluminio Reforzado con Acero). Sin embargo, como su nombre indica, el ACSS depende principalmente del núcleo de acero para su soporte, mientras que el ACSR se sustenta tanto en los componentes de aluminio como de acero.

Normas

ASTM B856

ACSS (Conductores de aluminio con soporte de acero)

Palabra clave

Tamaño
(kcmil)

Varamiento
(Al/Est)

Diámetro
(milímetros)

Peso
kilogramos/km

Resistencia nominal
(kN)

Resistencia
Ω/km

Alambre de aluminio

Alambre de acero

Núcleo de acero

Conductor completo

Alabama

Acero

Total

Fuerza estándar

Alta resistencia

CC a 20 °C

Aire acondicionado a 75 °C

Perdiz/ACSS

266.8

26/7

2.57

2.00

6.00

16.31

374

172

546

39,50

43.28

0.2063

0.2537

Junco/ACSS

266.8

30/7

2.40

2.40

7.19

16.76

375

246

621

52.04

57.83

0,2050

0.2520

Avestruz/ACSS

300

26/7

2.73

2.12

6.37

17.27

421

193

614

44.48

48.49

0.1837

0,2257

Pardillo común/ACSS

336.4

26/7

2.89

2.25

6.74

18.29

471

217

688

49.82

54.71

0.1637

0,2013

Oriole/ACSS

336.4

30/7

2.69

2.69

8.07

18.82

473

311

783

65.83

72.51

0.1627

0.2000

Brant/ACSS

397.5

24/7

3.27

2.18

6.54

19.61

557

204

761

48.93

53.82

0.1390

0.1713

Ibis/ACSS

397.5

26/7

3.14

2.44

7.33

19.89

557

256

813

57.83

63.16

0.1387

0.1707

Alondra/ACSS

397.5

30/7

2.92

2.92

8.77

20.47

558

367

925

77.84

85.85

0.1377

0.1693

Parpadeo/ACSS

477

24/7

3.58

2.39

7.16

21.49

669

245

913

57.83

63.16

0.1160

0.1430

Halcón/ACSS

477

26/7

3.44

2.67

8.03

21,79

669

307

976

69.39

76.06

0.1153

0.1423

Gallina/ACSS

477

30/7

3.20

3.20

9.61

22.43

670

440

1110

93.41

100.97

0.1147

0.1413

Periquito/ACSS

556.5

24/7

3.87

2.58

7.73

23.22

780

285

1065

67.61

73.84

0.0993

0.1227

Paloma/ACSS

556.5

26/7

3.72

2.89

8.67

23.55

780

358

1138

80.96

88.52

0.0990

0.1220

Águila/ACSS

556.5

30/7

3.46

3.46

10.38

24.21

782

514

1295

108,98

117.88

0.0983

0.1210

Pavo real/ACSS

605

24/7

4.03

2.69

8.06

24.21

848

310

1158

73.40

80.51

0.0913

0.1130

Pichón/ACSS

605

26/7

3.87

3.01

9.04

24.54

848

390

1238

87.63

94.75

0.0910

0.1123

Pato de madera/ACSS

605

30/7

3.61

3.61

10.82

25.25

850

558

1408

115.65

125.88

0.0903

0.1113

Verde azulado/ACSS

605

30/19

3.61

2.16

10.82

25.25

850

547

1397

118.32

130.33

0.0907

0.1117

Torre/ACSS

636

24/7

4.14

2.76

8.27

24.82

891

326

1217

76,95

84.52

0.0870

0.1073

Picogrueso/ACSS

636

26/7

3.97

3.09

9.27

25.17

891

410

1301

92.08

99.64

0.0867

0.1070

Negrón negro/ACSS

636

30/7

3.70

3.70

11.09

25.88

894

587

1481

121.88

132.11

0.0860

0.1060

Garceta/ACSS

636

30/19

3.70

2.22

11.09

25.88

894

575

1468

124.55

137.45

0.0860

0.1063

Flamenco/ACSS

666.6

24/7

4.23

2.82

8.47

25.40

934

342

1276

80.96

88.52

0.0830

0.1027

Gannet/ACSS

666.6

26/7

4.07

3.16

9.49

25.76

934

429

1364

96.53

104.09

0.0827

0.1020

Zanco/ACSS

715.5

24/7

4.39

2.92

8.77

26.31

1003

367

1370

86.74

94.75

0.0773

0.0957

Estornino/ACSS

715.5

26/7

4.21

3.28

9.83

26.70

1003

461

1464

103.64

112.10

0.0770

0.0953

Zorzal alirrojo/ACSS

715.5

30/19

3.92

2.35

11.77

27.46

1005

647

1652

137.01

151.24

0.0767

0.0947

Cuco/ACSS

795

24/7

4.62

3.08

9.25

27.74

1114

408

1522

96.53

103.64

0.0697

0.0863

Drake/ACSS

795

26/7

4.44

3.45

10.36

28.12

1114

512

1626

115.21

124.55

0.0697

0.0857

Guacamayo/ACSS

795

42/7

3.50

1.94

5.82

26.80

1114

162

1276

52.49

56.05

0.0703

0.0873

Charrán/ACSS

795

45/7

3.38

2.25

6.75

27.00

1114

217

1332

63.16

67.61

0.0700

0.0877

Cóndor/ACSS

795

54/7

3.08

3.08

9.25

27.74

1114

408

1522

96.53

103.64

0.0697

0.0887

Ánade real/ACSS

795

30/19

4.14

2.48

12.41

28.93

1117

718

1835

152.57

168.59

0.0690

0.0850

Ruddy/ACSS

900

45/7

3.59

2.40

7.18

28.73

1261

246

1507

70.28

75.62

0.0620

0.0777

Canarias/ACSS

900

54/7

3.28

3.28

9.84

29.51

1261

461

1723

109.43

117.43

0.0613

0.0787

Pájaro rojo/ACSS

954

24/7

5.06

3.38

10.13

30.38

1337

489

1826

115.65

124.55

0.0580

0.0723

Ferrocarril/ACSS

954

45/7

3.70

2.47

7.40

29.59

1337

261

1598

74.29

80.07

0.0583

0.0733

Towhee/ACSS

954

48/7

3.58

2.79

8.36

29.85

1337

333

1670

87.63

94.75

0.0583

0.0727

Cardenal/ACSS

954

54/7

3.38

3.38

10.13

30.38

1337

489

1826

115.65

124.55

0.0580

0.0743

Lona/ACSS

954

30/19

4.53

2.72

13.59

31.70

1340

862

2202

182.82

201,95

0.0573

0.0713

Pájaro de nieve/ACSS

1033.5

42/7

3,99

2.21

6.64

30.56

1448

210

1659

68,50

73.40

0.0540

0.0680

Ortolan/ACSS

1033.5

45/7

3.85

2.57

7.70

30.78

1448

283

1731

80.51

86.74

0.0540

0.0680

Zarapito real/ACSS

1033.5

54/7

3.51

3.51

10.54

31.62

1448

530

1978

125.44

134,78

0.0537

0.0687

Arrendajo azul/ACSS

1113

45/7

4.00

2.66

7,99

31,95

1560

304

1864

86.74

93.86

0.0500

0.0633

Pinzón/ACSS

1113

54/19

3.65

2.19

10.94

32.82

1567

559

2126

135.23

147.68

0.0500

0.0643

Bunting/ACSS

1192.5

45/7

4.14

2.76

8.27

33.07

1671

326

1997

95.19

104.53

0.0467

0.0593

Avetoro/ACSS

1272

45/7

4.27

2.85

8.54

34.16

1783

348

2131

99.20

106.76

0.0437

0.0557

Faisán/ACSS

1272

54/19

3.90

2.34

11.69

35.08

1791

639

2430

151.68

165.92

0.0437

0.0563

Cazo/ACSS

1351

45/7

4.40

2.93

8.80

35.20

1893

369

2263

105.42

113.43

0.0413

0.0527

Martín/ACSS

1351

54/19

4.02

2.41

12.05

36.17

1903

678

2581

161.03

176.15

0.0410

0.0533

Bobolink/ACSS

1431

45/7

4.53

3.02

9.06

36.25

2006

391

2397

111.65

120.10

0.0390

0.0500

Chorlito/ACSS

1431

54/19

4.14

2.48

12.41

37.21

2015

718

2734

170.81

186.38

0.0390

0.0503

Trepador azul/ACSS

1510

45/7

4.65

3.10

9.31

37.21

2116

413

2529

117.88

125.00

0.0370

0.0477

Loro/ACSS

1510

54/19

4.25

2.55

12.74

38.23

2127

758

2885

179.71

196.61

0.0367

0.0480

Ratite/ACSS

1590

42/7

4.94

2.75

8.24

37,90

2228

323

2552

104.09

111.21

0.0350

0.0453

Avefría/ACSS

1590

45/7

4.78

3.18

9.55

38.20

2228

435

2663

124.11

131.67

0.0350

0.0453

Halcón/ACSS

1590

54/19

4.36

2.62

13.08

39.22

2239

798

3038

189.49

207.29

0.0350

0.0457

Chukar/ACSS

1780

84/19

3.70

2.22

11.09

40.67

2507

575

3081

157.47

169,92

0.0313

0.0407

Sinsonte/ACSS

2034.5

72/7

4.27

2.85

8.54

42.70

2865

348

3213

120,99

128.55

0.0277

0.0367

Correcaminos/ACSS

2057

76/19

4.18

1,95

9.75

43.18

2897

444

3341

141.01

150,79

0.0273

0.0360

Pájaro azul/ACSS

2156

84/19

4.07

2.44

12.21

44,75

3036

696

3732

187.27

202.39

0.0260

0.0343

Kiwi/ACSS

2167

72/7

4.41

2.94

8.81

44.07

3052

370

3422

129.00

137.01

0.0260

0.0347

Thrasher/ACSS

2312

76/19

4.43

2.07

10.34

45.77

3256

499

3755

158.36

169.48

0.0243

0.0327

Joree/ACSS

2515

76/19

4.62

2.16

10.78

47,75

3542

543

4085

172.15

184.16

0.0223

0.0307
